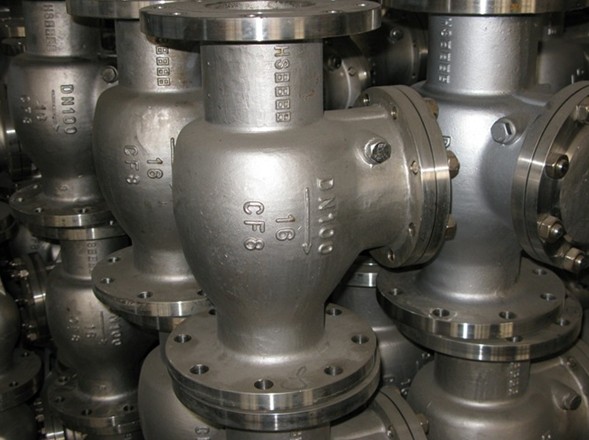

美日德H44H-16C 铸钢旋启式止回阀
“美日德H44H-16C 铸钢旋启式止回阀”参数说明
| 品牌： | 美日德 | 种类： | 法兰式 |
| 结构形式： | 旋启式 | 形态： | 旋启式 |
| 类型(通道位置)： | 直通式 | 功能： | 止回 |
| 材质： | WCB | 结构： | 旋启式 |
| 连接方式： | 法兰连接 | 适用介质： | 水 |
| 公称通径： | DN150 | 型号： | H44H-16C |
| 商标： | 美日德 | 包装： | 纸箱 |
| 产量： | 50000 |
“美日德H44H-16C 铸钢旋启式止回阀”详细介绍
旋启式止回阀主要零件材料及主要用途:
旋启式止回阀主要用途:
H44旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
旋启式止回阀结构与特点:
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长.
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
旋启式止回阀应用范围:
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
| 阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | >适用温度 (≤℃) |
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+Stellite12 | 0Cr18Ni9+Stellite6 | 销酸类 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸类、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+Stellite12 | ZG1Cr5Mo+Stellite6 | 水、油品、蒸汽 | 550 | |
旋启式止回阀主要外形尺寸和连接尺寸（mm）:
| 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | ||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
| 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
| 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
编辑：宁波美日德阀门制造厂 时间：2018/05/11
