H76H对夹双瓣旋启式止回阀
“H76H对夹双瓣旋启式止回阀”参数说明
| 品牌： | 美日德 | 种类： | DDCV双瓣式 |
| 结构形式： | 旋启式 | 形态： | 双瓣式 |
| 类型(通道位置)： | 直通式 | 驱动方式： | 无 |
| 功能： | DDCV双瓣逆止阀 | 材质： | 碳钢、不锈钢 |
| 结构： | 旋启式 | 连接方式： | 对夹 |
| 适用介质： | 水、蒸体、油品、**等腐蚀性介质 | 公称通径： | DN50~1000(mm) |
| 型号： | H76H/W/X/Y | 规格： | PN1.0~4.0MPa |
| 商标： | 美日德 | 包装： | 木箱 |
| 产量： | 50000 |
“H76H对夹双瓣旋启式止回阀”详细介绍
温州美日德 H76H对夹双瓣旋启式止回阀的简单介绍
对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高.?
温州美日德 H76H对夹双瓣旋启式止回阀的详细信息 产品材质：WCB CF8 CF8M CF3 CF3M

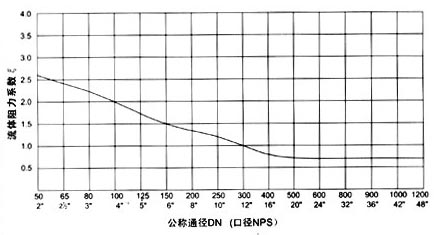

流体力学性能：
温州美日德 H76H对夹双瓣旋启式止回阀的详细信息 产品材质：WCB CF8 CF8M CF3 CF3M
标准规范：
设计制造标准：JB/T 8937?
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

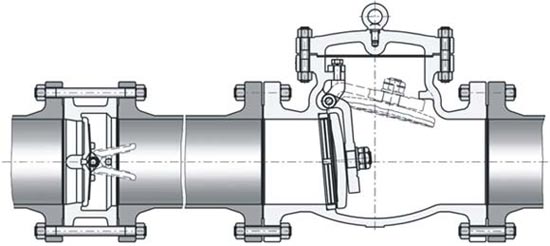

对夹双瓣旋启式止回阀与法兰单瓣旋启式止回阀的对比：
| 结构形式 | H76型对夹双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
| 水锤压力 | 水锤压力小，阀瓣行程短、并有弹簧辅助关闭、关阀速度快 | 水锤压力很大，阀瓣行程长，需要较长的关闭时间 |
| H76型的水锤压力只有H44型的1/2～1/5 | ||
| 尺寸和重量 | 结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能大量节约材料、降低成本 | 结构长度很长，体积笨大，重量很重 |
| H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
| 流体阻力 | 流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小 | 流体阻力小，流体阻力系数ζ为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
| 安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座 | 可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
| 开启压力 | 开启压力很小，阀瓣在很小的压差下就能完全打开 | 开启压力较大，阀瓣在较大的压差下才能完全打开 |
| 可靠性 | 阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 | 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
| 公称通径 | 阀门全开启 时的流体阻 力系数ξ |
常温下阀门全开启时的水流量系数 | 流体的流向 | ||||
| DN | NPS | Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → | |
| 开启压力近似值KPa | |||||||
| 50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 |
| 65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
| 80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
| 100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
| 125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
| 150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
| 200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
| 250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 |
| 300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
| 350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
| 400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
| 450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
| 500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
| 600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
| 700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
| 750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
| 800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 |
| 900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
| 1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
编辑：宁波美日德阀门制造厂 时间：2018/05/11
