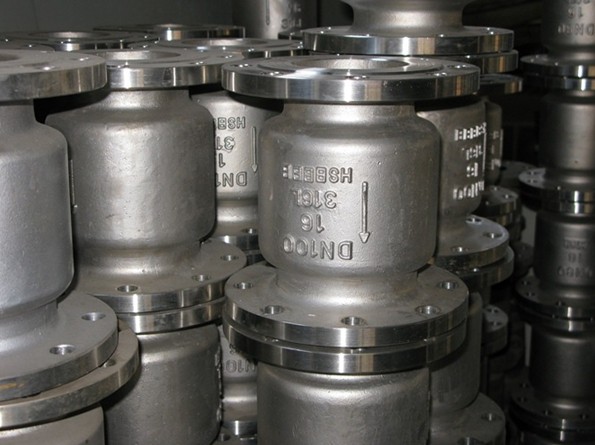

美日德H42H型升降立式止回阀◆ 法兰立式止回阀
“美日德H42H型升降立式止回阀◆ 法兰立式止回阀”参数说明
| 品牌： | 美日德 | 种类： | NRVZ静音式 |
| 结构形式： | 升降式 | 类型(通道位置)： | 直通式 |
| 驱动方式： | 无 | 功能： | NRVR静音式止回阀 |
| 材质： | 碳钢、不锈钢 | 结构： | 升降式 |
| 连接方式： | 法兰连接 | 适用介质： | 水、油品、**类、醋酸类 |
| 公称通径： | DN25~300 | 型号： | H42H/W/Y |
| 规格： | Pn1.0~6.4 | 商标： | 美日德 |
| 包装： | 纸箱 | 产量： | 50000 |
“美日德H42H型升降立式止回阀◆ 法兰立式止回阀”详细介绍
供应 H42型升降式立式止回阀的简单介绍
H42H/W立式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。?
供应 H42型升降式立式止回阀的详细信息
供应 H42型升降式立式止回阀的详细信息
立式止回阀主要性能规范：
| 型号 |
公称压力 |
试验压力P3(MPa) |
适用温度(℃) |
适用介质 |
|
| 壳体 |
密封 |
||||
| H42W-16C |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
| H42W-16P |
≤200 |
弱腐蚀介质 |
|||
| H42W-25P |
2.5 |
3.75 |
2.75 |
||
| H42W-25R |
腐蚀性介质 |
||||
| H42W-40P |
4.0 |
6.0 |
4.4 |
弱腐蚀性介质 |
|
| H42W-40R |
腐蚀性介质 |
||||
| H42Y-40 |
水、油品 |
||||
立式止回阀主要零件材料：
| 零件名称 |
阀体、阀瓣 |
导向阀 |
密封面 |
| H42W-16C |
碳钢 |
碳钢 |
碳钢 |
| H42W-16P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
| H42W-25P |
|||
| H42W-40P |
|||
| H42W-25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
| H42W-40R |
|||
| H42Y-40 |
碳钢 |
碳钢 |
堆焊硬质合金 |
立式止回阀主要尺寸：
| 公称通径DN |
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
| 25 |
115 |
115 |
85 |
65 |
16 |
2 |
4-ф14 |
| 32 |
120 |
135 |
100 |
78 |
18 |
3 |
4-ф18 |
| 40 |
130 |
145 |
110 |
85 |
18 |
3 |
4-ф18 |
| 50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-ф18 |
| 65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-ф18 |
| 80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-ф18 |
| 100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-ф23 |
| 125 |
250 |
270 |
220 |
168 |
28 |
3 |
8-ф25 |
| 150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-ф25 |
| 200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-ф25 |
编辑：宁波美日德阀门制造厂 时间：2018/05/11
