宁波美日德阀门制造厂

品牌：	美日德	种类：	立式
结构形式：	升降式	形态：	对夹
类型(通道位置)：	直通式	驱动方式：	自动
功能：	止回	材质：	不锈钢
结构：	升降式	连接方式：	对夹
适用介质：	水、蒸汽	公称通径：	DN65
型号：	H72W-16P	规格：	PN1.6
商标：	美日德	包装：	纸盒
产量：	30000

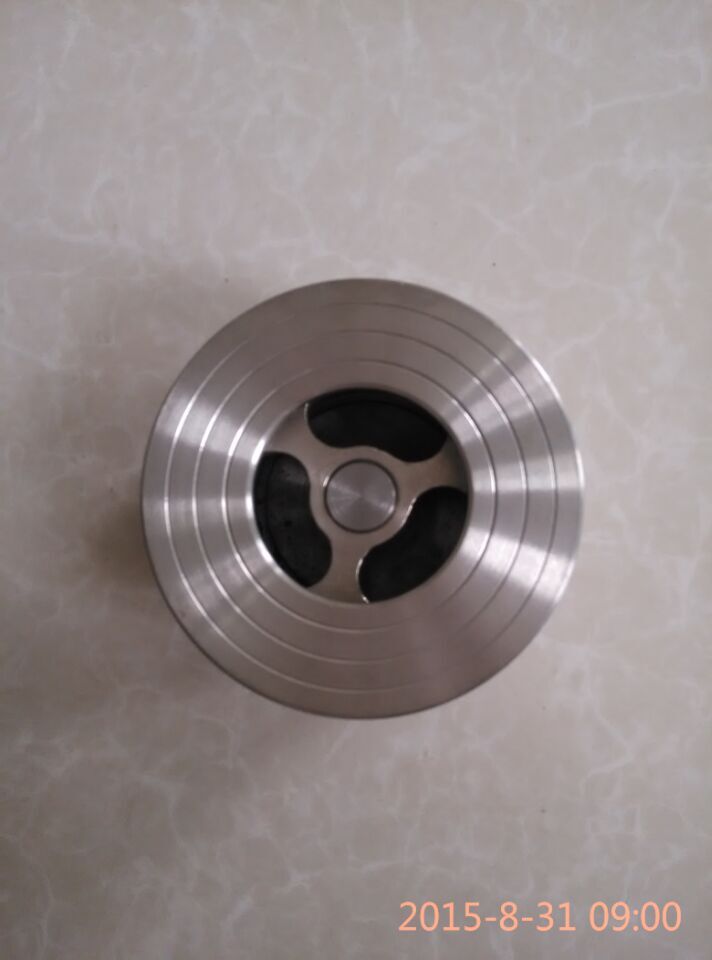

一、概述： ??? H72 对夹升降式止回阀 由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流作用，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。H72对夹升降式 止回阀 广泛适用于各类流体介质的管道防止回流该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作 升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、**、醋酸、强氧化性介质等多种介质。 二、标准规范： 设计制造标准：JB/T 8937 结构长度标准：GB/T 连接法兰标准：GB/T 9113 压力温度等级：GB/T 试验检验标准：GB/T 三、执行标准： 设计制造：JB/T8937 结构长度：JB/T8937 配管法兰：JB/T74 试验与检验：JB/T 产品型号：H71H、H71W 尺寸范围：DN15～DN300 压力等级：1.6～6.4MPa 壳体材料： 碳钢 、不锈钢 适用介质：气体、液体、蒸汽 操作方式：自动 四、应用范围： ??? 对夹 升降式止回阀 适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、**、醋酸、强氧化性介质及尿素等多种介质。? 五、结构特点： 1）结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8； 2）体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20； 3）阀瓣关闭快速，水锤压力小； 4）水平管道或垂直管道均可使用，安装方便； 5） 对夹升降式止回阀 流道通畅、流体阻力小； 6）动作灵敏、密封性能好； 7）阀瓣行程短、关阀冲击力小； 8）整体结构、简单紧凑、造型美观； 9）使用寿命长、可靠性高。
