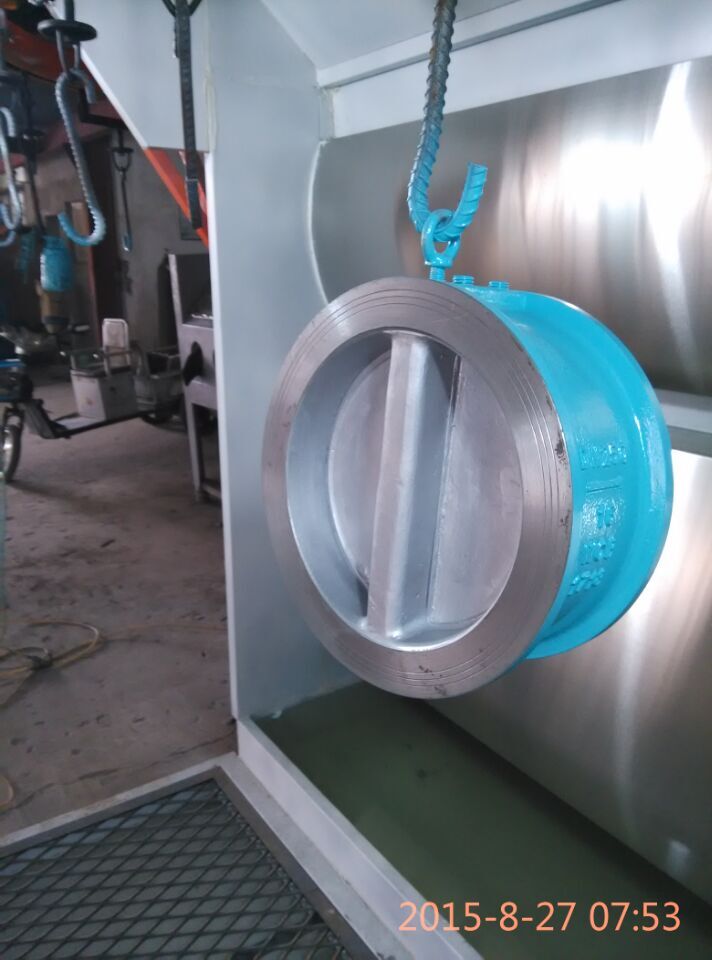

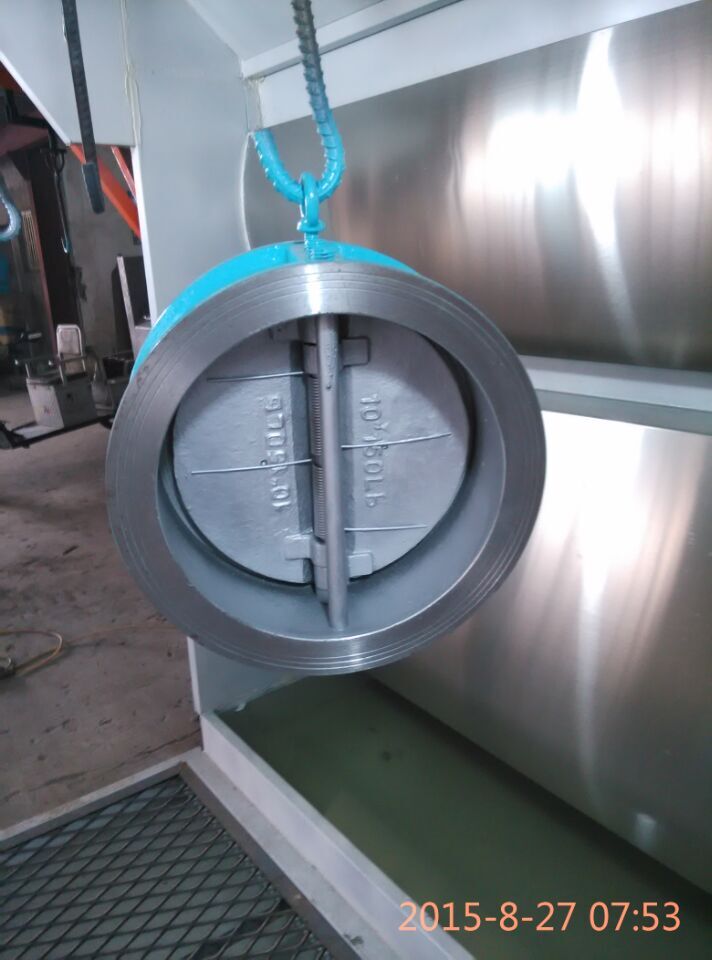

美日德H76H-16C 对夹双板止回阀
“美日德H76H-16C 对夹双板止回阀”参数说明
| 品牌： | 美日德 | 种类： | DDCV双瓣式 |
| 结构形式： | 旋启式 | 形态： | 蝶式 |
| 类型(通道位置)： | 直通式 | 驱动方式： | 自动 |
| 功能： | DDCV双瓣逆止阀 | 材质： | WCB |
| 结构： | 蝶式 | 连接方式： | 对夹 |
| 适用介质： | 水 | 公称通径： | DN250 |
| 型号： | H76H-16C | 商标： | 美日德 |
| 包装： | 纸箱 | 产量： | 40000 |
“美日德H76H-16C 对夹双板止回阀”详细介绍
?产品名称：H76型对夹双瓣止回阀通径：DN50~1200mm压力：PN1.0~6.4MPa温度： -196~540
℃?标准：国标、美标H76H对夹双瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。?H76型止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
H76H对夹双瓣旋启式止回阀执行标准与规范:
1.设计秘制造：APl594、AP 6D、JB，T8937;
2.结构长度：API594、APl60、DlN3202、JB／T8937，?
3.压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4.试验与检验AP 598、JB／T 9092：?
5.配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
对夹式蝶形止回阀结构特点：1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；?2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；?3、阀瓣关闭快速，水锤压力小；?4、水平管道或垂直管道均可使用，安装方便；?5、流道通畅、流体阻力小；?6、动作灵敏、密封性能好；?7、阀瓣行程短、关阀冲击力小；?8、整体结构、简单紧凑、造型美观；?9、使用寿命长、可靠性高。
对夹式蝶形止回阀特性对比:
| 结构?形式 | H76型对夹式双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
| 水锤?压力 | 水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 | 很大，阀瓣行程长，需要较长的关闭时间 |
| H76型的水锤压力只有H44型的1/2～1/5 | ||
| 尺寸?重量 | 结构长度很短、体积小、重量轻。?为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价 | 结构长度很长，体积笨大，重量很重 |
| H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
| 流体?阻力 | 小，流体阻力系数ξ为2.6～0.7。?随着阀门口径的增大，流体阻力系数减小。 | 小，流体阻力系数ξ为1.3～3，?但低压工况下，阀瓣不能完全开启，流体阻力大。?流体阻力随着阀门口径的增大而增大。 |
| 安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座。 | 可水平安装或垂直安装，?大口径阀门重量重，需设置支座 |
| 开启?压力 | 很小，阀瓣在很小的压差下就能完全打开 | 较大，阀瓣在较大的压差下才能完全打开 |
| 可靠性 | 阀门为整体结构，简单紧凑。?阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。 | 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
编辑：宁波美日德阀门制造厂 时间：2018/05/11
