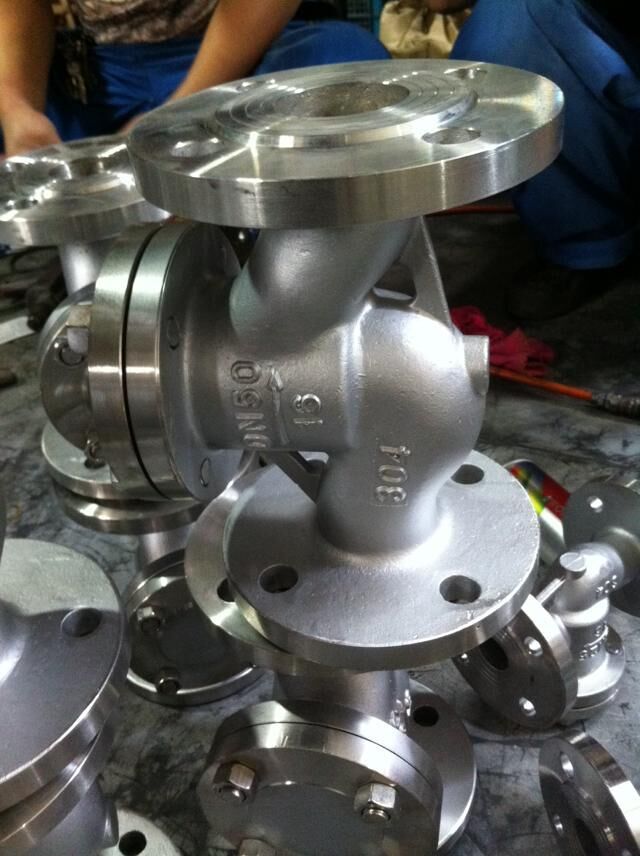

美日德H41W-16P 不锈钢法兰升降式止回阀
| 品牌： | 美日德 | 种类： | 法兰式 |
| 结构形式： | 升降式 | 形态： | 卧式 |
| 类型(通道位置)： | 直通式 | 功能： | 止回 |
| 材质： | 不锈钢 | 结构： | 升降式 |
| 连接方式： | 法兰连接 | 适用介质： | 水 |
| 公称通径： | DN80 | 型号： | H41W-16P |
| 商标： | 美日德 | 包装： | 纸箱 |
| 产量： | 40000 |
升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、升降式止回阀 结构与特点1、选材考究，符合国内、外相关标准，材料的全面质量高。2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。3、产品按国家标准GB/T12235设计制造。4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、升降式止回阀 应用范围| 设计与制造 |
GB/T12235 | |
|---|---|---|
| 连接端尺寸 |
结构长度 |
GB/T12221 |
| 法兰尺寸 |
JB/T79 |
|
| 检验与试验 |
JB/T9092 |
|
| 材料 |
碳钢 |
GB/T12229 |
| 不锈钢 |
GB/T12230 |
|
| 合金钢 |
Q/ZB66 |
|
| 标志 |
GB/T12220 |
|
| 供货 |
JB/T7928 |
|
| 阀体 |
阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 (≤℃) |
|---|---|---|---|---|---|
| WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
| ZG1Cr18Ni9Ti |
0Cr18Ni9+ Stellite12 |
0Cr18Ni9+ Stellite6 |
销酸类 |
200 |
|
| ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸类、混酸 |
200 |
|
| ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲铵液、磷酸 |
200 |
|
| ZG1Cr5Mo |
ZG1Cr5Mo+ Stellite12 |
ZG1Cr5Mo+ Stellite6 |
水、油品、蒸汽 |
550 |
|
| DN |
L | D | Dl | D2 | b | Z一φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|
| H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 |
||||||||
| 15 |
130 |
95 |
65 |
45 |
14 |
4一φ14 |
77 |
3 |
| 20 |
150 |
105 |
75 |
55 |
14 |
4一φ14 |
77 |
4 |
| 25 |
160 |
115 |
85 |
65 |
14 |
4一φ14 |
80 |
5 |
| 32 |
180 |
135 |
100 |
78 |
16 |
4一φ18 |
85 |
7 |
| 40 |
200 |
145 |
110 |
85 |
16 |
4一φ18 |
95 |
9 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4一φ18 |
105 |
10 |
| 65 |
290 |
180 |
145 |
120 |
18 |
4一φ18 |
120 |
20 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8一φ18 |
130 |
30 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8一φ18 |
140 |
39 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8一φ18 |
155 |
50 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8一φ23 |
180 |
70 |
| 200 |
600 |
335 |
295 |
265 |
26 |
12一φ23 |
211 |
231 |
| 250 |
730 |
405 |
355 |
320 |
30 |
12一φ25 |
260 |
25l |
| 300 |
850 |
460 |
410 |
375 |
34 |
12一φ25 |
323 |
395 |
